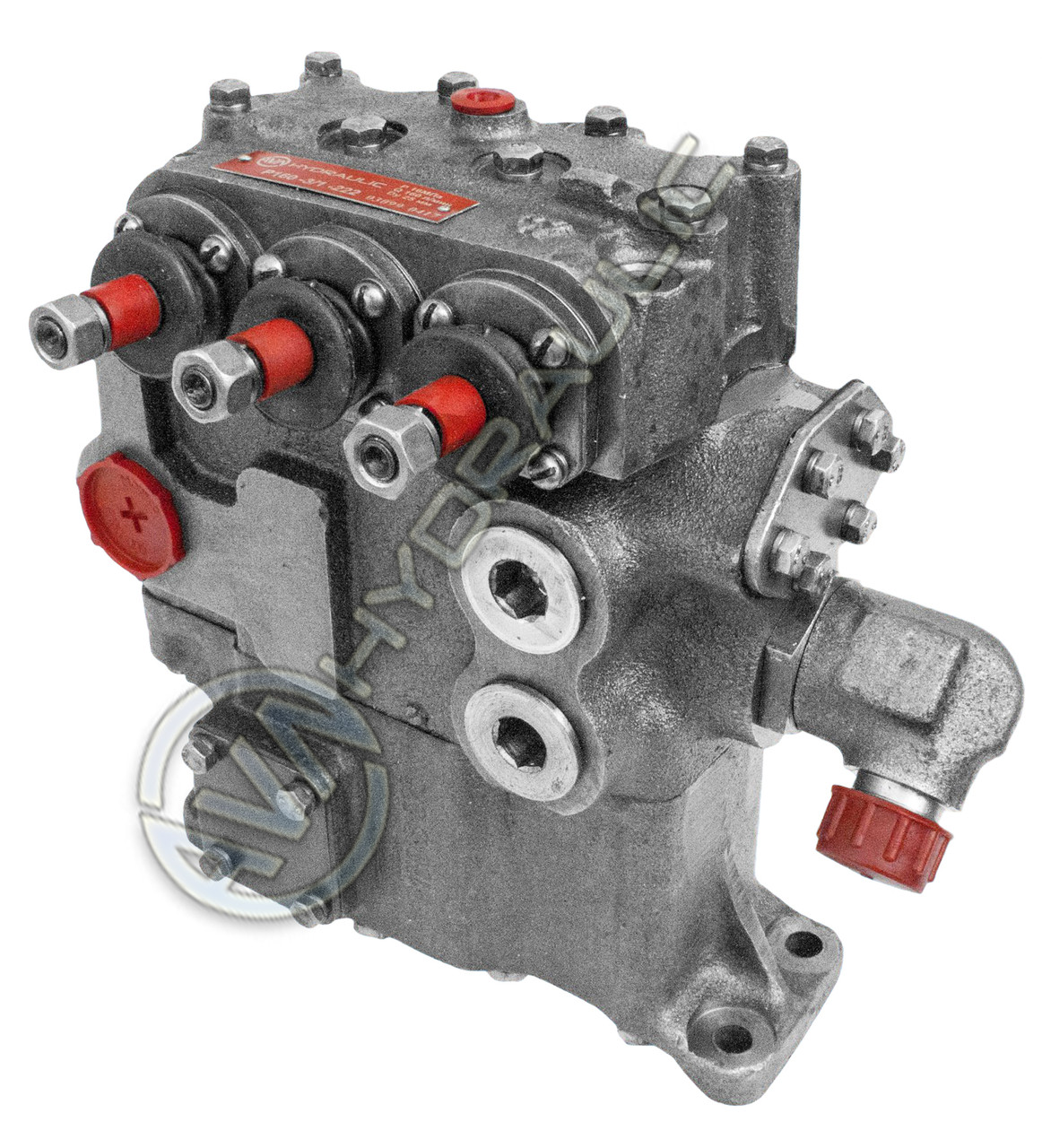

Гідророзподільник Р160-3/1-222

Слугує для керування основними та виносними гідроциліндрами, обмеження максимального тиску в системі під час перевантажень, а також для автоматичного переведення насоса на холостий хід із вимкненням споживачів у системах сільськогосподарських тракторів типу К-700 та їх модифікацій.

Гідророзподільник Р160-3/1-222 призначений для встановлення в гідросистеми загального назначення тракторів, сільськогосподарських і дорожніх машин із насосами продуктивністю 160 л/хв, де виконує такі функції:
— розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гідродвигунами тощо);
— запобігання перевантаженню гідросистеми в позиціях золотника "Підйом" і "Опускання примусове" (режим запобіжного клапана);
— розвантаження гідросистеми за нейтральної позиції золотника за допомогою переливу робочої рідини в бак (холостий хід).

Технічні характеристики Р160 3/1-222

• Конструктивне виготовлення — моноблоковий, клапанно-золотниковий
• Гідроклапан — непрямої дії запобіжно-переливної
• Число золотників — 3
• Керування золотником — ручне
• Умовний прохід — мм 25
• Витрата робочої рідини, л/хв
  • номінальний 160
  • максимальний 200
  • мінімальний 100
• Тиск розвантаження, МПа — не більш ніж 0,3
• Робоча рідина — олії з кінематиче-східністю в пре-робостях 60 мм2/с....70 мм2/с
• Клас чистоти — не грубіший 16
• Тонкість фільтрації — мкм 25
• Внутрішня герметичність — що обмежує просад-ку піднятого штока циліндра з вантажем за 30 хв за Рст=6,5-7,5 МПа, см3 300
