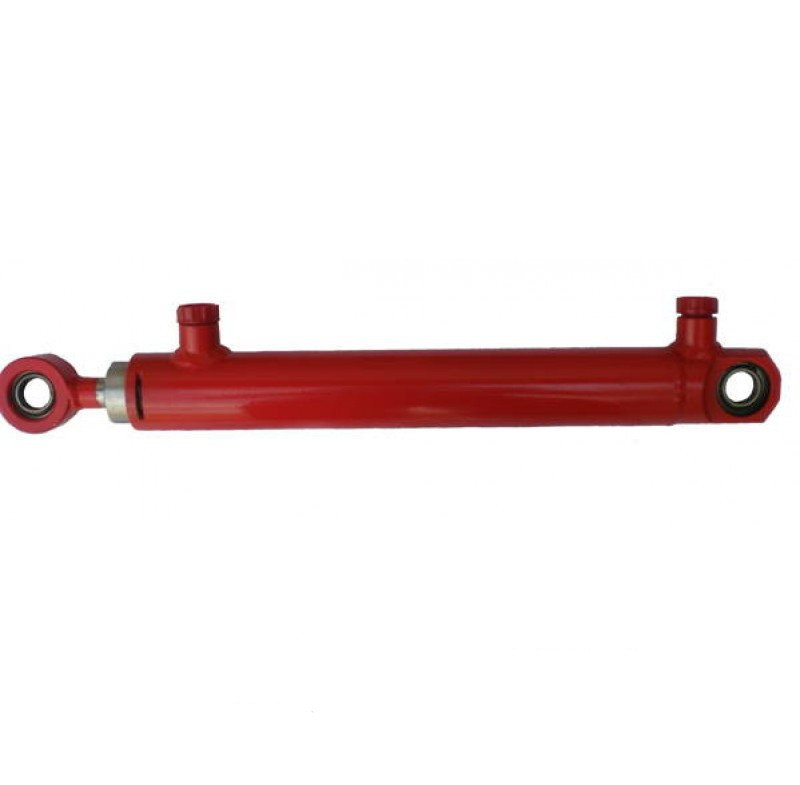

Гідроциліндр подіймання кузова Т-16 40.25х250.11

Гидроцилиндр подъема кузова Ц40х250-11 предназначен для подъема грузовой платформы самоходного шасси СШ-2540 (Т-16МГ, Т-16М).

Гидроцилиндр Ц40х250-11 - силовой гидроцилиндр поршневого типа, изготовлен в виде трубы с перемещающимся внутри нее штоком  с поршнем.  На одной стороне трубы навинчена крышка, а на другой – гайка

Нижньої нерухомої вушком гідроциліндр розміщується на осі СШ20.59.203-1 з'єднує два кронштейна СШ20.59.202-1-01 закріплених на планці сільгоспзнарядь самохідного шасі.

Верхній висувний вушком через вісь СШ20.59.601 гідроциліндр з'єднаний з днищем вантажної платформи.

Керування гідроциліндром підйому кузова Ц40х250-11 здійснюється трактористом з кабіни самохідного шасі допомогою гідравлічного золотникового розподільника Р-80-2/1-22. В момент подачі масла в кришку відбувається висування штока з циліндра. Коли масло подається через бонку на циліндрі, шток входить у циліндр.

Гідроциліндр підйому кузова приєднаний до золотниковому розподільника за допомогою двох рукавів високого тиску Н036.82.110 і штуцерів Н036.04.003.

Технічні характеристики гідроциліндр підйому кузова Ц40х250-11

• Номінальний тиск 16 мПа
• Максимальний тиск - 20 мПа
• Тиск холостого ходу – 0,5 мПа
• Робоча рідина – масло моторне М8В2, М10Г2
• Діаметром циліндра - 40 мм
• Діаметром штока - 25 мм
• Хід поршня - 250 мм
• Міжцентрова відстань приєднання – 444 мм
• Приєднувальні розміри штуцерів – М20х1,5
• Діаметр вушка – 20 мм
• Штовхає зусилля на штоку при номінальному тиску – 20 кВт
• Тягне зусилля на штоку при номінальному тиску - 15 кВт
• Гідромеханічний коефіцієнт корисної дії - 0,96
• Максимальна швидкість поршня - 0,5 м/с
• Номінальна швидкість поршня - 0,2 м/с
• Маса - 5,1 кг
