Шестерня реверсу Т50-1701029-Г

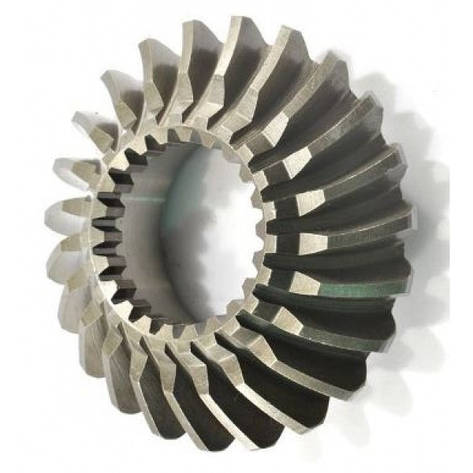

Шестерня реверсу конічна ведена Т50-1701029-Г (z=23) — це вузловий елемент трансмісії тракторів серії Т-40 з двигунами Д-144 (Д-37). Вона входить до складу механізму реверсу коробки передач і відповідає за зміну напрямку руху трактора (вперед/назад) без перемикання основних передач.

Технічні характеристики

• Каталожний номер: Т50-1701029-Г

• Застосування: трактори Т-40, Т-40А, Т-40АМ, Т-40М з двигунами Д-144, Д-37

• Вузол встановлення: коробка передач (механізм реверсу)

• Тип шестерні: конічна ведена

• Кількість зовнішніх зубів ($z$): 23

• Кількість внутрішніх шліців: 22

• Посадочне місце під підшипник: 80107С9

• Вага: ~1,08 кг

Призначення та особливості роботи

1. Передача крутного моменту: Деталь працює у постійному зачепленні з ведучою конічною шестернею та передає обертання на вали коробки передач.

2. Забезпечення реверсу: Дозволяє здійснювати рух трактора у зворотному напрямку на всіх робочих передачах.

3. Стійкість до навантажень: Виготовляється із високоміцної легованої сталі методом кування з наступною термообробкою (загартуванням та цементацією) для протистояння високим динамічним та ударним навантаженням.

Признаки зносу та необхідності заміни

• Постійний сторонній гул або підвищений шум у вузлі реверсу під час руху.

• Ривки, підклинювання або труднощі при перемиканні напрямку руху.

• Знос, відколи або критична вироботка на зубах конічної пари чи внутрішніх шліцах.
