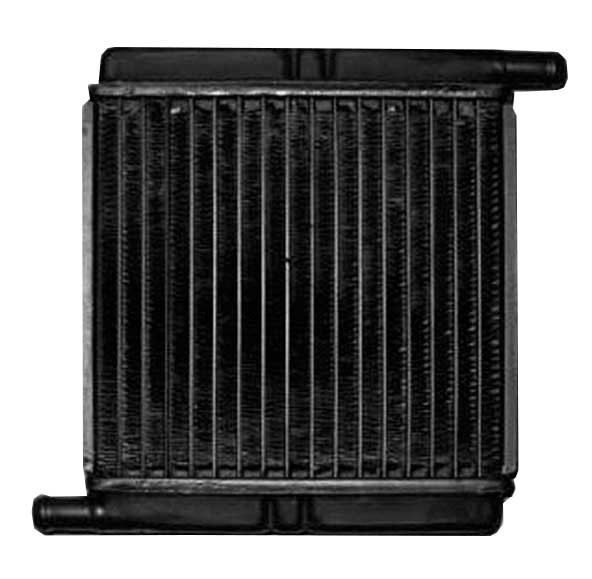

Радіатор опалювача МТЗ (метели пластмасові)

Призначення радіатора опалення та його місце в системі обігріву салону

Радіатор опалювача пічки МТЗ 41.035-101.3010 — це звичайний теплообмінник, який забезпечує передавання тепла від теплоносія до навколишнього повітря. Цей радіатор аналогічний основному радіатору системи охолодження двигуна, він має ту саму схему під'єднання й принцип роботи.

Для функціонування опалювача необхідний постійний нагрів радіатора — це досягається його під'єднанням до рідинної системи охолодження двигуна. Радіатор опалення під'єднується до системи паралельно основному радіатора, для цього в випускному патрубці двигуна або корпусі термостата, а також у підводній трубі помпи передбачені спеціальні штуцери — до них приєднуються шланги для подавання та відведення охолоджувальної рідини.

Важливо зазначити, що радіатор опалювача входить у перший (малий) контур системи охолодження двигуна, у той час як основний радіатор охолодження двигуна розміщений у другому (великий) контурі. Тобто під час запуску холодного двигуна теплоносій проходить тільки через водяну сорочку двигуна та радіатора опалення, але не надходить в основний радіатор. Таке під'єднання дає можливість обігрівати салон відразу після запуску двигуна.

Радіатор опалення встановлюється на тракторах МТЗ-80, 82, 892, 920, 950, 1025, 1221
